ZEISS Reverse Engineering 2.8

Seit über 20 Jahren ist ZEISS im Bereich der Flächenrückführung und Werkzeugkorrektur tätig. Seit dem Sommer 2019 gibt es ZEISS REVERSE ENGINEERING in neuer Struktur: Als Basismodul dient die Flächenrückführung, auf der die zwei möglichen Optionen „Werkzeugkorrektur“ und „Volumenkalkulation“ aufbauen. So können Anwender gezielt die Option auswählen, die für Ihre Applikation passt. Die Benutzerführung ist dabei denkbar einfach: Anwender werden Schritt für Schritt durch die Software geleitet. Dadurch reduziert sich der Trainingsaufwand erheblich: Nach nur drei Tagen Schulung kann man umfassend mit der Software arbeiten.

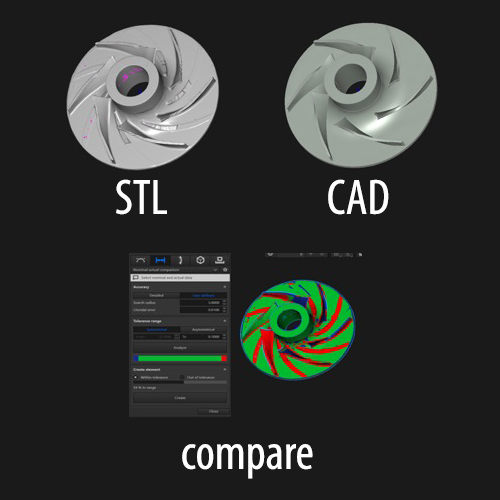

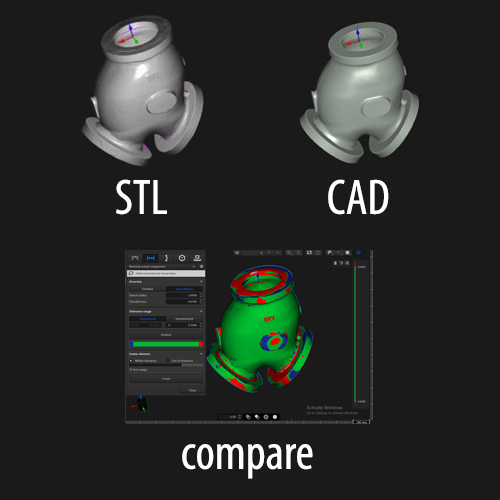

Die Flächenrückführung ist ein wichtiger Schritt, um ausgehend von einem fertigen Bauteil zurück zu dessen Konstruktionsdaten (CAD-Modell) zu kommen. Dazu muss das Bauteil zunächst gescannt werden. Danach werden die gewonnenen Punktewolken (alle ASCII-Formate) oder Polygonnetze (STL-Daten) in ZEISS REVERSE ENGINEERING importiert. Die Punktewolken oder Polygon Meshes (STL-Daten) können dort mit zahlreichen, effektiven Funktionen bearbeitet werden. So entsteht in wenigen Schritten ein wasserdichtes CAD-Modell, das in gängigen CAD-Formaten exportiert werden kann.

ZEISS Reverse Engineering - ZRE Sketching
ZEISS Reverse Engineering - How to Scan to CAD for freeform
